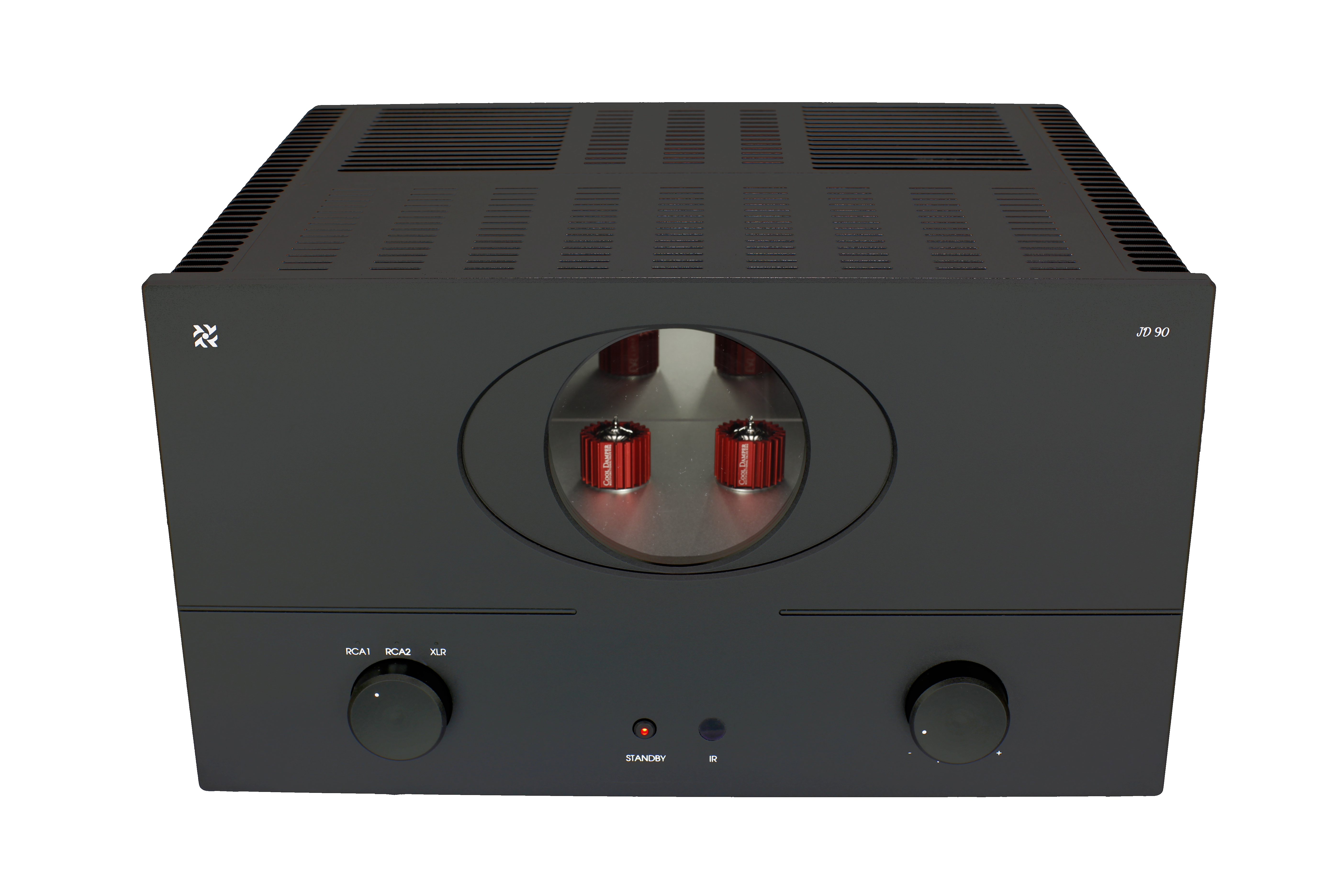

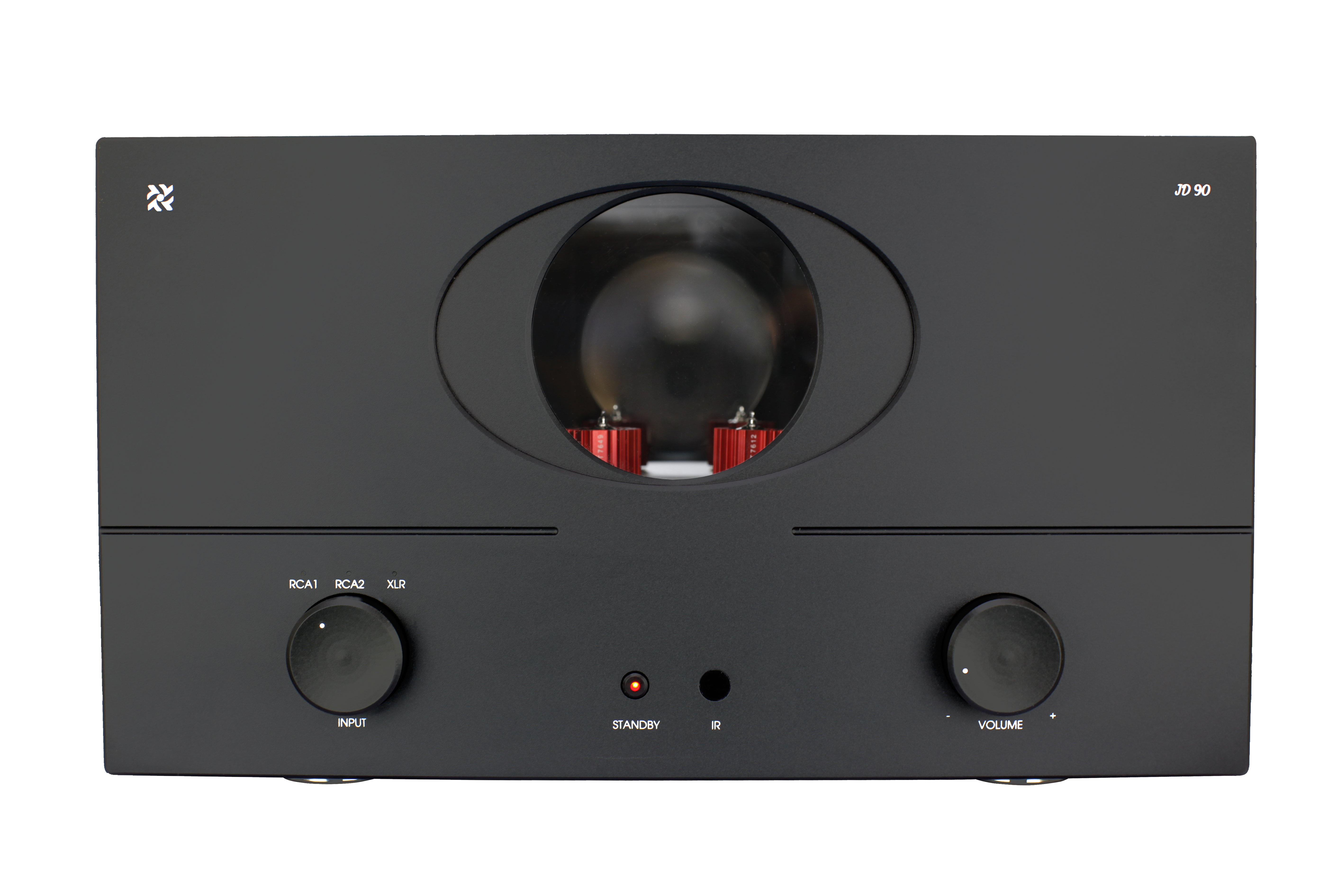

JD 90
电流模电子管功率放大器
技术规格：
立体声输出功率: 25 W
信号带宽: 6Hz to 60kHz±1dB(1 W、8Ω) 0dB at 1kHz
功率带宽: 8Hz to 35kHz (-3db); 30W at 1kHz, 8Ω
总谐波失真度: ≤0.3% (1W ,20Hz- 30kHz,8Ω) 0.07% at 1kHz
≤1% (15W 20Hz-30kHz,8Ω)
电路模式: Current-Mode ,Class A
偏流调整: Automatic (Auto-Biased)
输入阻抗: RCA 100kΩ，XLR 55kΩ
输入灵敏度: Max 1.4Vrms at 1kHz for 25W
输出阻抗: 4-6Ω/8-16Ω
负反馈量: 6dB
信噪比: 100dB（A-Weighted）
输入通道间隔离度：10~100kHz>70dB, 1kHz>85dB
声道分离度：10~20kHz>70dB, 1kHz>85dB

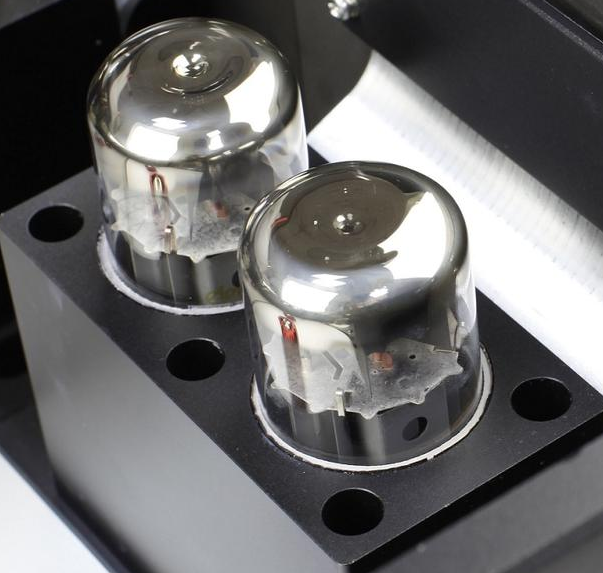

使用电子管: 2*6922 4*KT90
尺寸(W×D×H): 436mm*364mm*245mm
重量: Net33KG,Gross39KG
保险丝: 220VAC/50Hz,T3.15A;100-120VAC/60Hz,T6.3A
最大功耗：≤400W
产品特性介绍
本功率放大器的设计采用了创新的电路架构，输入级信号放大采用了电流模放大电路，配以电流驱动电路，推动三极管接法的末级功率管。实现了全频段的低谐波失真，最大程度减少了劣化音质的互调失真。
1.电流模电路架构消除了传统长尾分相驱动电路中固有的互调失真，而互调失真是降低音质的主要因素。
2.电流模电路具有宽频带、高转换速率、低噪声，可提供音频大动态范围。
3.在放大路径中尽量少地使用真空管，显著降低了相位失真。
4.功率管的自适应恒流恒压混合偏置确保了推挽臂电流平衡，将输出变压器的直流磁化降至最低，保证了低频段的极低总谐波失真，提高了解析力。
5.独立的平衡反馈结构保证了在整个频段和动态范围内的稳定性。
6.驱动级的低噪声直流稳压电源实现了高电源噪声抑制，并为功率管提供了稳定的驱动能力，克服了末级功率管输入电容对转换速率的影响，实现了出色的动态性能。
7.独有的功率管热控技术显著降低了真空管的工作温度。功率管温度降幅超过100°C，极大提高了真空管的使用寿命和稳定性，同时实现了超低本底噪声。放大器大于100dB的信噪比（SNR）保证了最为纯净的听音背景。
频率特性
FRE 1W
15W
30W
THD+N 1W
THD+N 15W
THD+N 30W
灵敏度

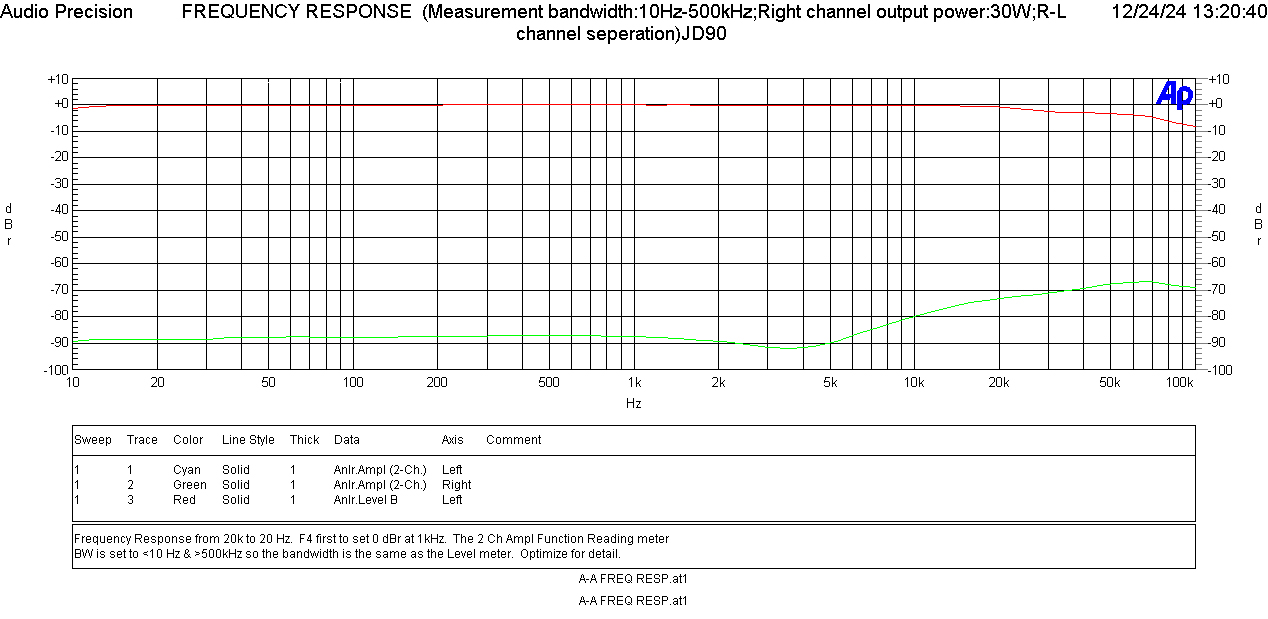

隔离度
信噪比 L
