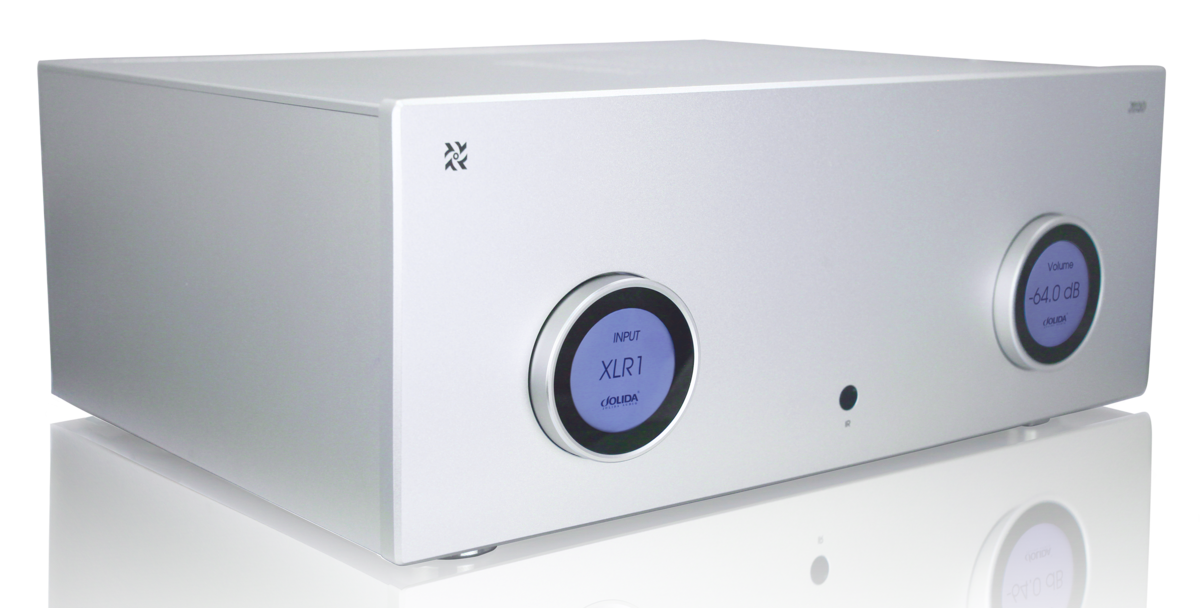

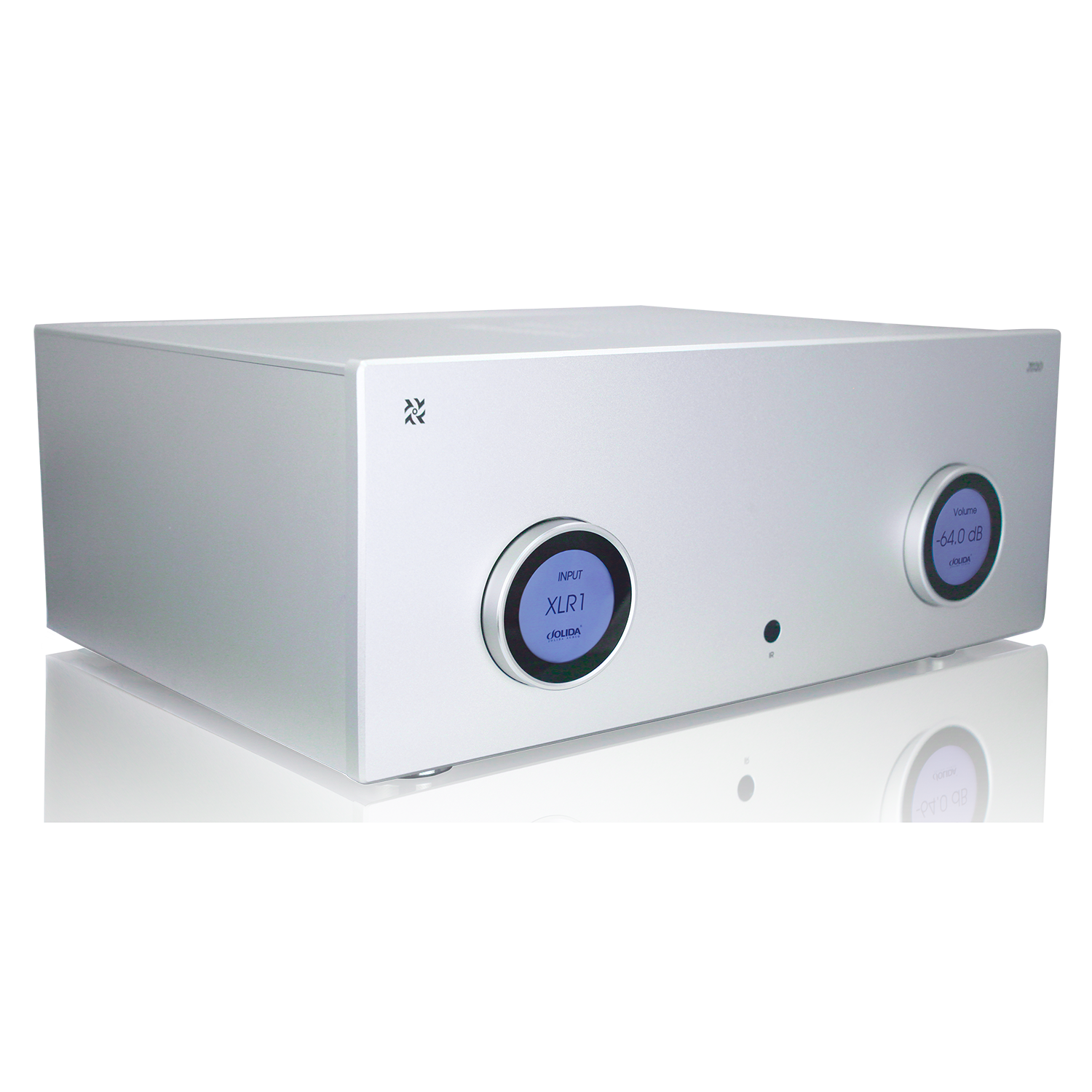

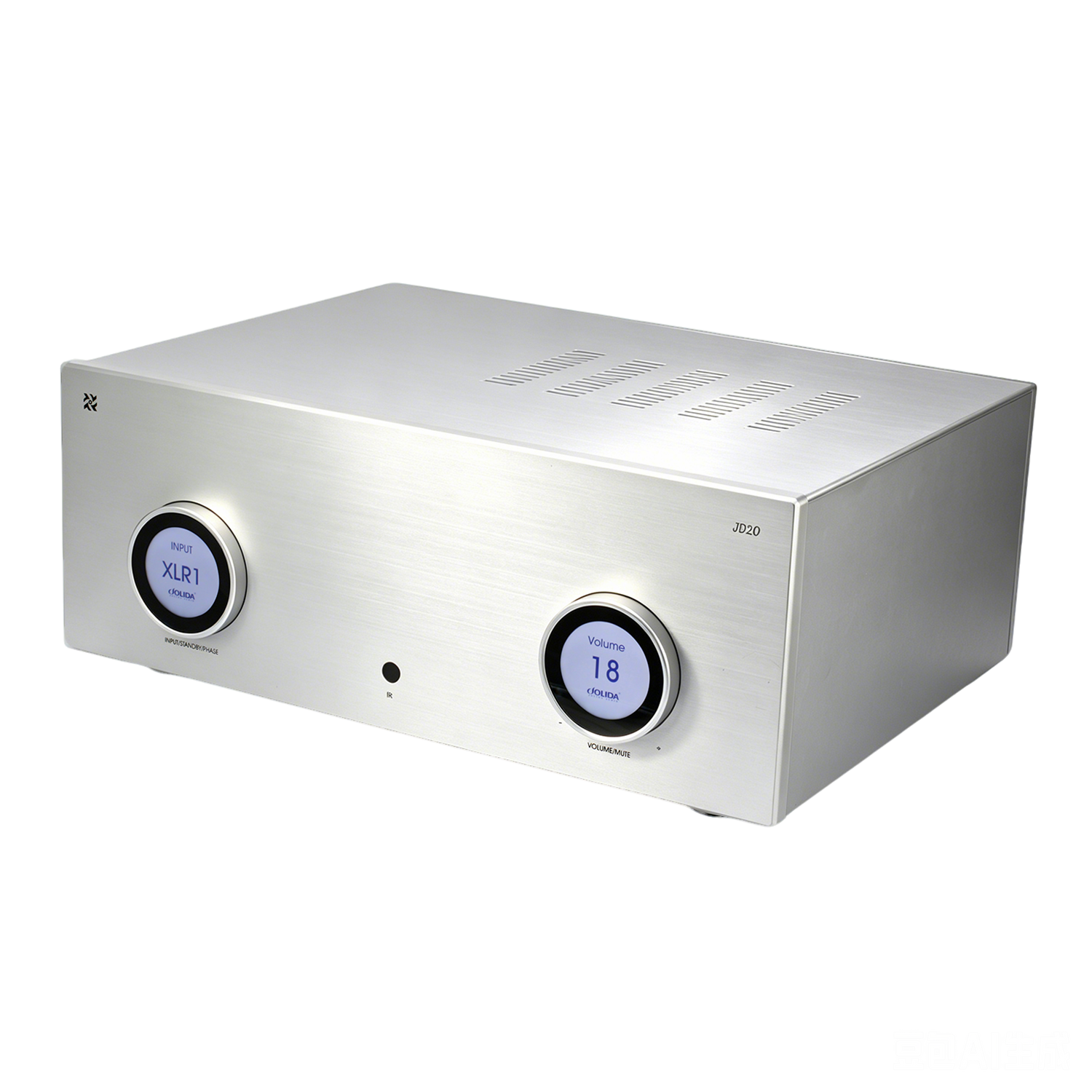

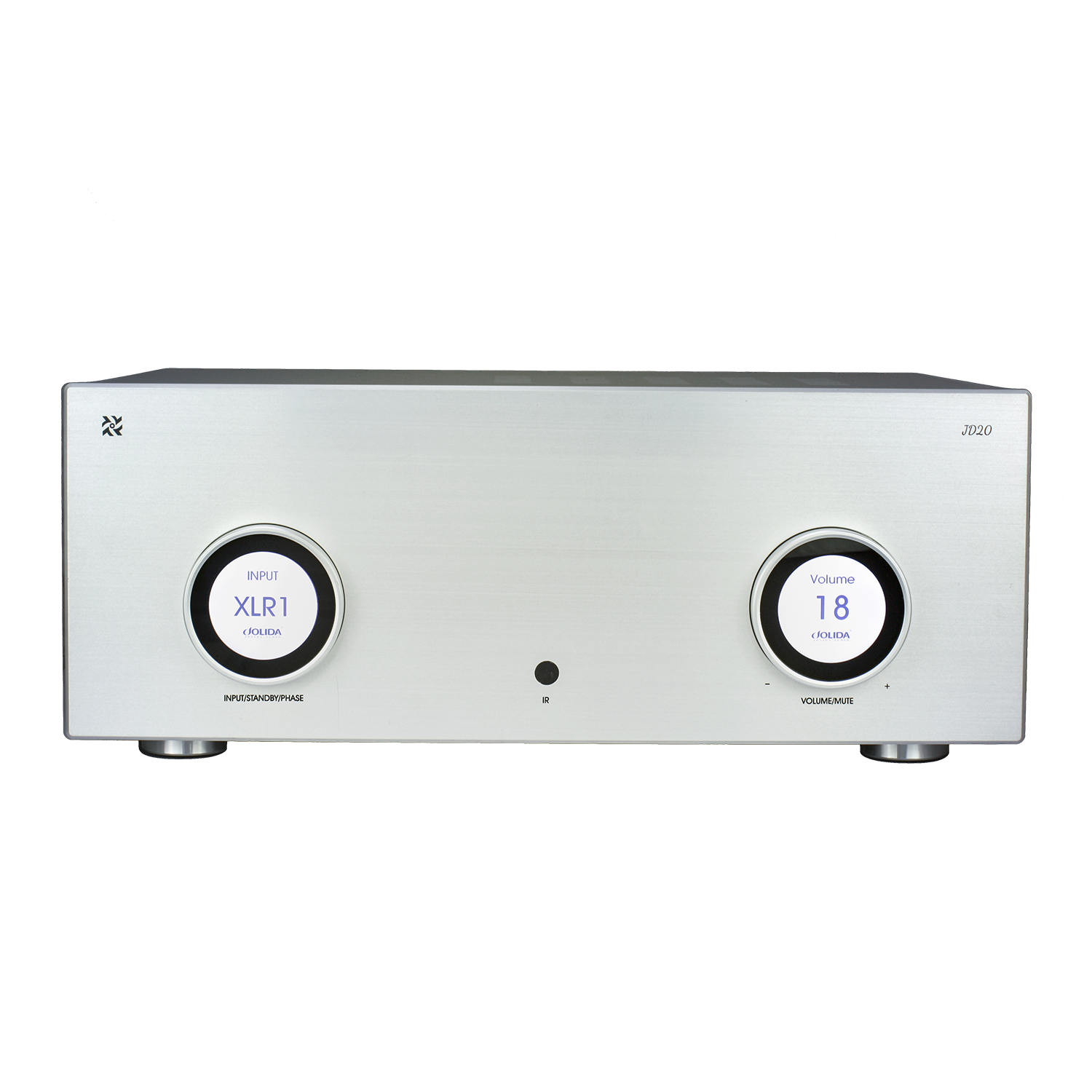

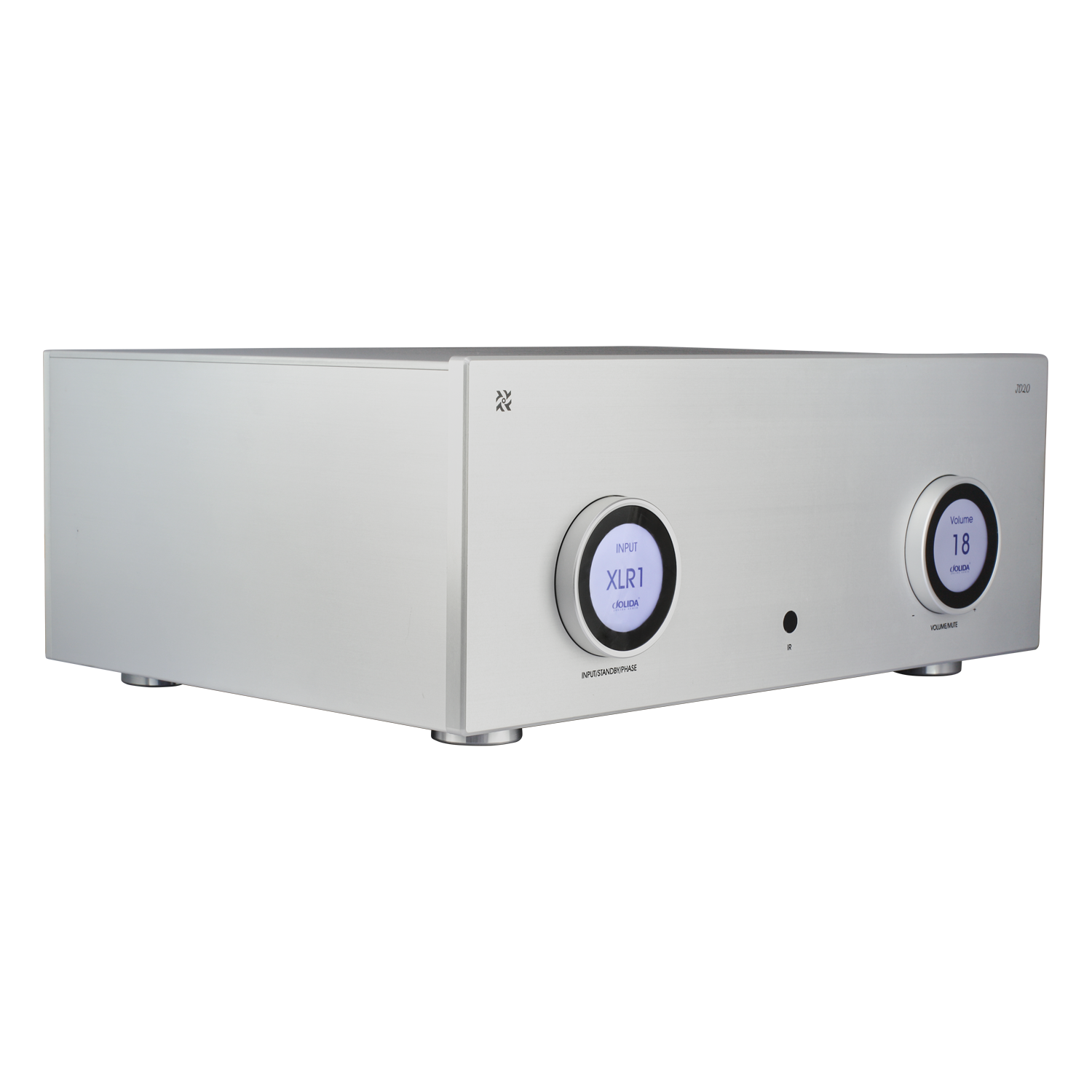

全平衡电子管前级放大器

技术规格：
        频率响应:                     10 Hz – 100 kHz (±0.2 dB @ 100kΩ）        总谐波失真:                 (THD+N) XLR≤0.002% @4Vrms; RCA≤0.006% @2Vrms          交调失真比:                  IMDR≥95 dB（2kHz / 500Hz, 比例 1:1）        信噪比 (SNR ):             ≥100 dB        左右声道串扰:             XLR：≥90dB; RCA≥80 dB（10 Hz–500 kHz）        通道隔离度                   XLR：≥90dB;RCA≥80 dB（10 Hz–500 kHz）
        输出阻抗:                      XLR ≤100Ω；RCA ≤50Ω        最小负载阻抗:             10 kΩ        最大容性负载:              2000 pF        额定输出电平:              XLR :4Vrms (THD ≤0.002% ); RCA:2Vrms  (THD ≤0.006%  )        最大平衡输出电平：  ≥12Vrms（1 kHz，THD <0.5% ）        电子管使用：                4 × 6922         尺寸:                                48(W) × 17.8(H) × 39.4(D) cm        重量:                                 净重15kg , 毛重20kg .        功耗:                                46 W        待机功率:                       < 2.2 W        保险丝:                            100-110VAC/60Hz, T4A 250V; 220-240VAC/50Hz, T2A 250V        机身材质:                       整块铝合金 CNC 面板 + 阳极氧化处理增益结构        输入 → 输出 增益        平衡输入 → 平衡输出  +20 dB         平衡输入 → 单端输出  +14 dB         单端输入 → 平衡输出  +26 dB         单端输入 → 单端输出  +20 dB         直通输入（ UNIT-GAIN）输入输出       输入（8 组） • 3 × XLR 平衡输入                                  • 4 × RCA 输入                                  • 1 × XLR 直通（UNIT-GAIN）输入       输出（6 组）                                   • 3 × XLR 平衡输出                                  • 3 × RCA 输出  控制接口                                     • 2 × 12V Trigger 联动输出

产品特性介绍    Jolida JD20全平衡电子管前级放大器是一款以透明度、速度感、细节密度与驱动力见长的旗舰级前级放大器。外观采用整块铝合金 CNC 面板打造，视觉极简、沉稳而高级，搭配双圆形触控显示界面，呈现出纯粹而现代的 Hi-End 设计语言。它的声音表现极为透亮纯净，线条清晰，动态自然，既有电子管音乐的润泽感，同时具备晶体管般的速度、解析力与低失真优势。JD20 核心采用4只6922EH双三极管以全模拟-全对称放大结构以及超低噪声电子稳压电源，确保信号在极低噪声背景下运行。独特的精密全对称R2R阻抗式音量控制器让JD20 具备极低音染，同时支持 ±10 级微调，使前级在精确调节与声场定位上达到专业监听级别。     JD20 拥有多达 8 组输入、6 组输出，支持直通、平衡高频再平衡技术，配备 12V触发 联动接口，适用于多音源系统、主动分频架构、多后级系统等高端音响组合。它不仅是一部高性能前级，更是整个音响系统的控制核心，为发烧友、录音室监听及大型多声道系统提供高标准的信号管理与优异的声音表现。

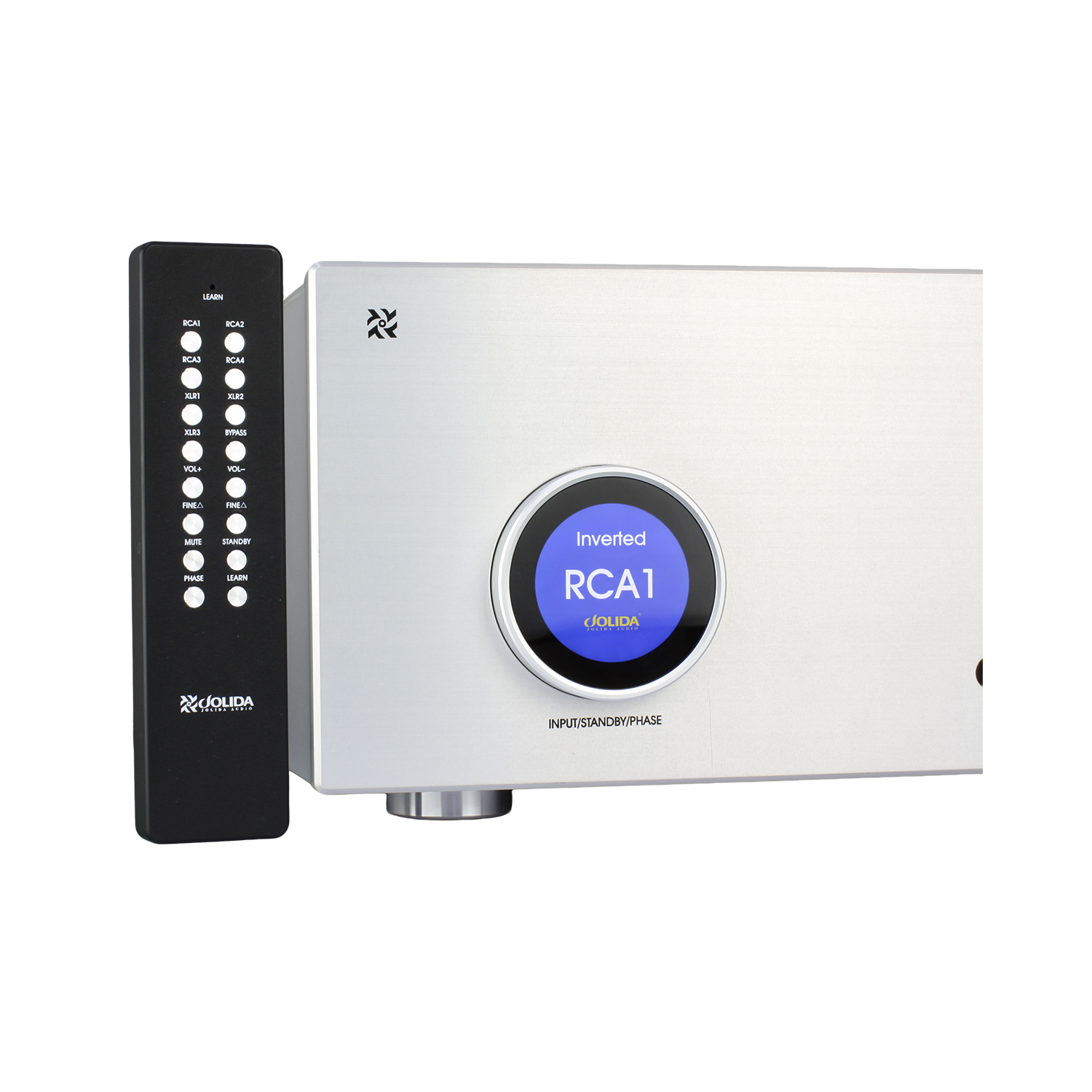

一、主要技术特点      1、丰富的输入输出接口，满足多音源输入切换和多路分频输出应用；     2、电子稳压高低压电源；45 秒自动预热静音功能；     3、超低噪声电源，电源纹波小于100dBc；     4、特殊的平衡输入、平衡输出高频再平衡能力，确保平衡输入输出两臂信号全频段对称；     5、特殊的RCA低失真低噪声输出设计，确保单端输出THDN损失最低     6、超低THDN全平衡放大设计，XLR输出时≤0.002%@1kHz，RCA输出时≤0.006%     7、全模拟全对称R2R音量电位器，音染最低；提供128级调节外，允许在10~117级范围内，每一级衰减上提供正  负10级微调；     8、特设相位反转控制，兼容英美日不同卡农头制式，无需接线改动满足早期录音相位纠正；     9、强大的输出能力，20米音频电缆指标无退化驱动；     10、友好的人机界面，左右两个2.1英寸触摸按压液晶屏，提供整机音量控制、静音控制、待机控制、输入选择、     相位反转控制；     11、提供2组+12V触发输出，用于后级触发联动开机。     12、控制功能：2.1英寸交互式触摸屏、红外遥控 音量控制（128级）；音量微调±10级，按压控制包括电源待机、静音；后部配备2组 +12V触发输出。
主要技术特点（Key Features）                               • 全平衡模拟架构   • 高频再平衡技术   • 超低噪声电子稳压电源（纹波 < -100 dBc）   • 强驱动能力，可驱动 5m 信号线无损   • 全对称 R2R 精密音量控制器   • ±10 微调用于声场精确设定   • 8 入 6 出，适应高端多系统架构   • 直通模式适合外置音量/处理器   • 触控 UI 与极简设计语言   •  相位翻转控制设计

频率特性

频率响应 RCA 输出2V（10Hz-500kHz)

频率响应  RCA 输出6V （10Hz-500kHz)

频率响应  XLR 输出2V （10Hz-500kHz)

频率响应  XLR 输出4V （10Hz-500kHz)

频率响应  XLR 输出12V （10Hz-500kHz)

失真度 THD+N XLR 输出 2V（20Hz-30kHz)

失真度 THD+N XLR 输出 4V（20Hz-30kHz)

失真度 THD+N XLR 输出 12V（20Hz-30kHz)

失真度 THD+N RCA 输出 1V（20Hz-30kHz)

失真度 THD+N RCA 输出 2V（20Hz-30kHz)

信噪比SNR RCA-L

信噪比SNR XLR-L

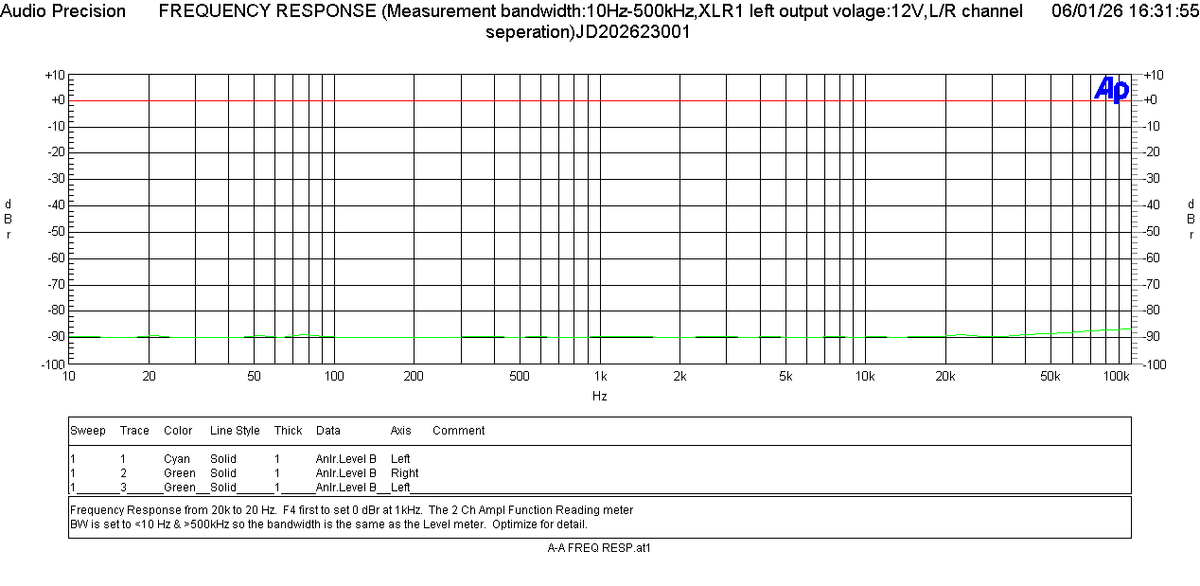

XLR 隔离度 输出12V（10Hz-500kHz)

RCA 隔离度 输出6V（10Hz-500kHz)

谐波失真频谱测试 (FFT)

RCA 测试带宽：10Hz~500kHz | 输出电平：2V

谐波失真频谱测试 (FFT)

XLR 测试带宽：10Hz~500kHz | 输出电平：2V

谐波失真频谱测试 (FFT)

XLR 测试带宽：10Hz~500kHz | 输出电平：10V

XLR 分离度

RCA 分离度

相册

JD 20

全平衡电子管前级放大器

频率响应: 10 Hz – 100 kHz (±0.2 dB @ 100kΩ）

总谐波失真: (THD+N) XLR≤0.002% @4Vrms; RCA≤0.006% @2Vrms

交调失真比: IMDR≥95 dB（2kHz / 500Hz, 比例 1:1）

信噪比 (SNR ): ≥100 dB

左右声道串扰: XLR：≥90dB; RCA≥80 dB（10 Hz–500 kHz）

通道隔离度 XLR：≥90dB;RCA≥80 dB（10 Hz–500 kHz） 输出阻抗: XLR ≤100Ω；RCA ≤50Ω

最小负载阻抗: 10 kΩ

最大容性负载: 2000 pF

额定输出电平: XLR :4Vrms (THD ≤0.002% ); RCA:2Vrms (THD ≤0.006% )

最大平衡输出电平： ≥12Vrms（1 kHz，THD <0.5% ）

电子管使用： 4 × 6922

尺寸: 48(W) × 17.8(H) × 39.4(D) cm

重量: 净重15kg , 毛重20kg .

功耗: 46 W

待机功率: < 2.2 W

保险丝: 100-110VAC/60Hz, T4A 250V; 220-240VAC/50Hz, T2A 250V

机身材质: 整块铝合金 CNC 面板 + 阳极氧化处理

增益结构

输入 → 输出 增益

平衡输入 → 平衡输出 +20 dB

平衡输入 → 单端输出 +14 dB

单端输入 → 平衡输出 +26 dB

单端输入 → 单端输出 +20 dB

直通输入（ UNIT-GAIN）

输入输出

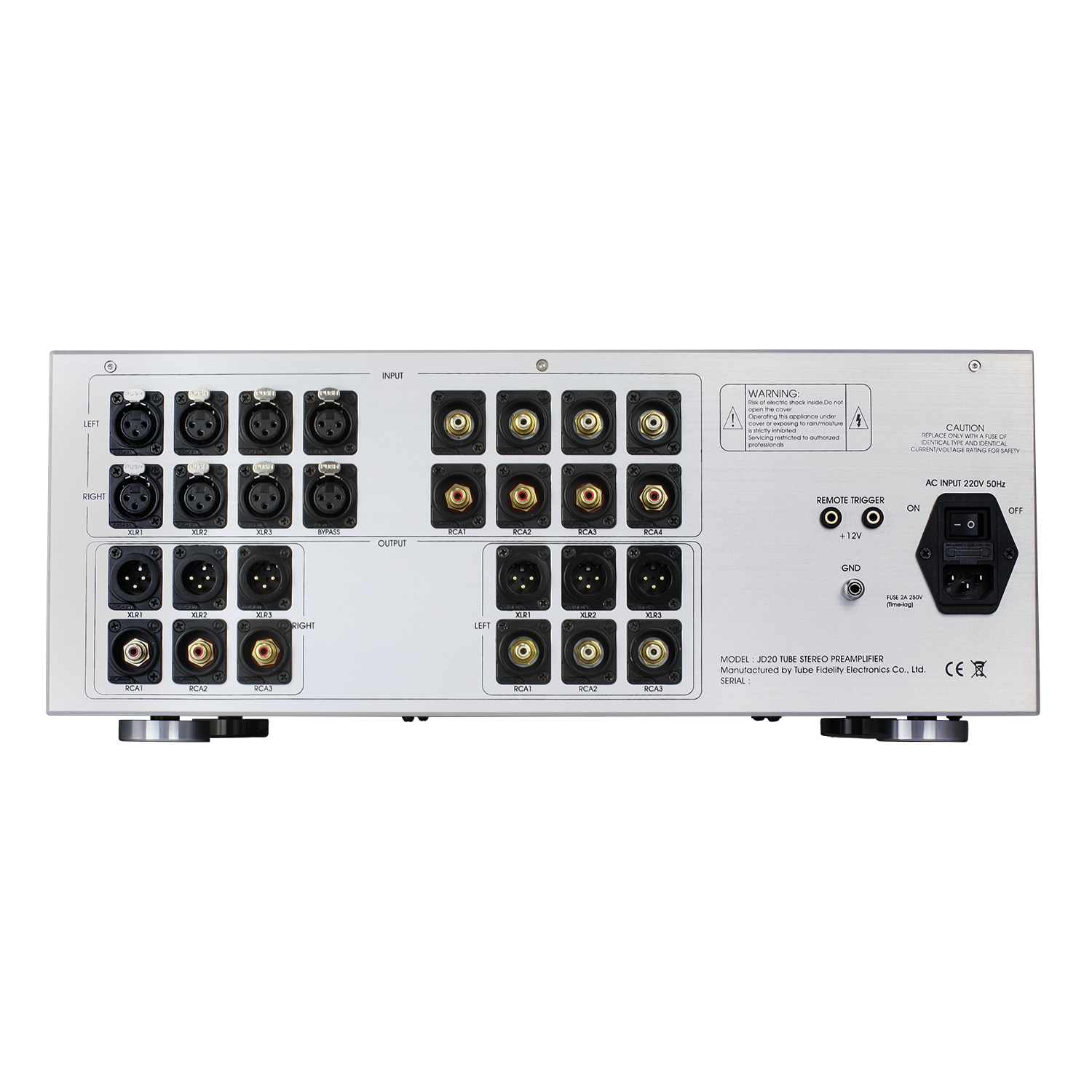

输入（8 组） • 3 × XLR 平衡输入

• 4 × RCA 输入

• 1 × XLR 直通（UNIT-GAIN）输入

输出（6 组）

• 3 × XLR 平衡输出

• 3 × RCA 输出 控制接口

• 2 × 12V Trigger 联动输出

产品特性介绍

一、主要技术特点

1、丰富的输入输出接口，满足多音源输入切换和多路分频输出应用；

2、电子稳压高低压电源；45 秒自动预热静音功能；

3、超低噪声电源，电源纹波小于100dBc；

4、特殊的平衡输入、平衡输出高频再平衡能力，确保平衡输入输出两臂信号全频段对称；

5、特殊的RCA低失真低噪声输出设计，确保单端输出THDN损失最低

6、超低THDN全平衡放大设计，XLR输出时≤0.002%@1kHz，RCA输出时≤0.006%

7、全模拟全对称R2R音量电位器，音染最低；提供128级调节外，允许在10~117级范围内，每一级衰减上提供正 负10级微调；

8、特设相位反转控制，兼容英美日不同卡农头制式，无需接线改动满足早期录音相位纠正；

9、强大的输出能力，20米音频电缆指标无退化驱动；

10、友好的人机界面，左右两个2.1英寸触摸按压液晶屏，提供整机音量控制、静音控制、待机控制、输入选择、 相位反转控制；

11、提供2组+12V触发输出，用于后级触发联动开机。

12、控制功能：2.1英寸交互式触摸屏、红外遥控 音量控制（128级）；音量微调±10级，按压控制包括电源待机、静音；后部配备2组 +12V触发输出。

主要技术特点（Key Features）

• 全平衡模拟架构

• 高频再平衡技术

• 超低噪声电子稳压电源（纹波 < -100 dBc）

• 强驱动能力，可驱动 5m 信号线无损

• 全对称 R2R 精密音量控制器

• ±10 微调用于声场精确设定

• 8 入 6 出，适应高端多系统架构

• 直通模式适合外置音量/处理器

• 触控 UI 与极简设计语言

• 相位翻转控制设计

频率特性

频率响应 RCA 输出2V（10Hz-500kHz)

频率响应 RCA 输出6V （10Hz-500kHz)

频率响应 XLR 输出2V （10Hz-500kHz)

频率响应 XLR 输出4V （10Hz-500kHz)

频率响应 XLR 输出12V （10Hz-500kHz)

失真度 THD+N XLR 输出 2V（20Hz-30kHz)

失真度 THD+N XLR 输出 4V（20Hz-30kHz)

失真度 THD+N XLR 输出 12V（20Hz-30kHz)

失真度 THD+N RCA 输出 1V（20Hz-30kHz)

失真度 THD+N RCA 输出 2V（20Hz-30kHz)

信噪比SNR RCA-L

信噪比SNR XLR-L

XLR 隔离度 输出12V（10Hz-500kHz)

RCA 隔离度 输出6V（10Hz-500kHz)

谐波失真频谱测试 (FFT)

RCA 测试带宽：10Hz~500kHz | 输出电平：2V

谐波失真频谱测试 (FFT)

XLR 测试带宽：10Hz~500kHz | 输出电平：2V

谐波失真频谱测试 (FFT)

XLR 测试带宽：10Hz~500kHz | 输出电平：10V
